تفاصيل المنتج:
|
| تكنولوجيا: | رقيقة | نطاق تصنيف الطاقة: | 1 / 8W إلى 5W |
|---|---|---|---|
| نطاق قيمة المقاومة: | 0Ω إلى 22MΩ | تسامح: | ± 2٪ ، ± 5٪ |
| ماركس: | رمز اللون | ||
| تسليط الضوء: | 1 / 8W مقاوم فيلم ثابت,مقاوم فيلم ثابت خالي من الرصاص,مقاوم فيلم كربون محوري |
||
مقاوم فيلم الكربون CF المحوري ، تصنيف الطاقة من 1/8W إلى 5W ، خالي من الرصاصمقاوم غشاء سميك غير حثي
بنية:
1.ZENITHSUN المقاوم لفيلم الكربون عبارة عن طبقة كربونية رفيعة يتم رشها (ترسب فراغ) على قلب أسطواني عالي النقاء من السيراميك.يتقادم فيلم الكربون المترسب بشكل مصطنع عن طريق إبقائه لفترة طويلة عند درجة حرارة منخفضة.ينتج عن هذا دقة أفضل للمقاوم.
2. على طرفي فيلم الكربون يتم الضغط على غطاء معدني بأسلاك التوصيل.
3 يتم تحقيق المقاومة المطلوبة عن طريق قطع شق حلزوني الشكل في الطبقة المعدنية الرقيقة.
4.ZENITHSUN CF المقاوم مغطى بعدة طبقات طلاء مخبوزة بشكل فردي.الطلاء يحمي من الرطوبة والضغوط الميكانيكية.
5 يتم تمييز قيمة المقاوم بواسطة نطاقات رمز اللون.
ميزة:
1. الموثوقية.
2. سعة منخفضة
3. الحث المنخفض ، أداء التردد العالي الجيد.
4. ضوضاء منخفضة.
طلب:
الاستخدامات النموذجية لمقاومات فيلم الكربون ZENITHSUN هي في تطبيقات الجهد العالي ودرجات الحرارة العالية.إن الفولتية التشغيلية التي تصل إلى 15 كيلو فولت مع درجة حرارة اسمية تبلغ 350 درجة مئوية ممكنة لمقاومات الأفلام الكربونية .. وتشمل الاستخدامات على سبيل المثال إمدادات الطاقة عالية الجهد والرادارات والأشعة السينية والليزر.
تحديد:
| عنصر اختبار | شرط الاختبار | أداء |
| معامل درجة الحرارة | اختبر قيمة المقاومة عند درجة الحرارة العادية ودرجة الحرارة العادية المضافة 100 ℃ ، محسوبة لكل معدل تغير قيمة المقاومة. | -1000 جزء في المليون / ℃ إلى + 350 جزء في المليون / |
| درجة الحرارة | / | -55 ~ 155 ℃ |
| وقت قصير الزائد | 2.5 × الجهد المقدر أو أقصى جهد الزائد (الحصول على أقل) لمدة 5 ثوان | △ R≤ ± (1٪ R0 + 0.05Ω) |
| النبض الزائد | عند 4 × الجهد المقنن أو الجهد الزائد للنبضات (الحصول على أقل) لمدة 5 ثوان | △ R≤ ± (1٪ R0 + 0.05Ω) |
| مقاومة حرارة اللحام | انغمس في موقد 350 ± 10 من الصفيح لمدة 2-3 ثوانٍ | △ R≤ ± (0.5٪ R0 + 0.05Ω) |
| قابلية اللحام | انغمس في موقد 245 ± 5 من الصفيح لمدة 2-3 ثوانٍ | منطقة اللحام أكثر من 95٪ |
| تحميل الحياة في الرطوبة | الجهد الزائد المقدر أو جهد التشغيل الأقصى (الحصول على أقل) لمدة 1000 ساعة (1.5 ساعة تشغيل و نصف ساعة إيقاف) عند 40 ± 2 ℃ و 90٪ -95٪ رطوبة نسبية. | △ R≤ ± (2٪ R0 + 0.1Ω) |
| تحميل الحياة في الحرارة | الجهد الزائد المقدر أو جهد التشغيل الأقصى (الحصول على أقل) لمدة 1000 ساعة (1.5 ساعة تشغيل و نصف ساعة إيقاف) عند 70 ± 2 ℃. | △ R≤ ± (2٪ R0 + 0.05Ω) |
| جهد العزل | تيار مستمر 1/4 واط 1/2 واط: 250 فولت 1 واط 2 واط: 350 فولت 2 واط 3 واط 3 واط: 500 فولت | لا انهيار ، لا مضة كهربائية |
| دورة درجة الحرارة | عند -55 لمدة 30 دقيقة ، ثم عند + 25 لمدة 10-15 دقيقة ، ثم عند + 155٪ لمدة 30 دقيقة ، ثم عند + 25 لمدة 10-15 دقيقة ، إجمالي 5 دورات. | △ R≤ ± (5٪ R0 + 0.05Ω) |

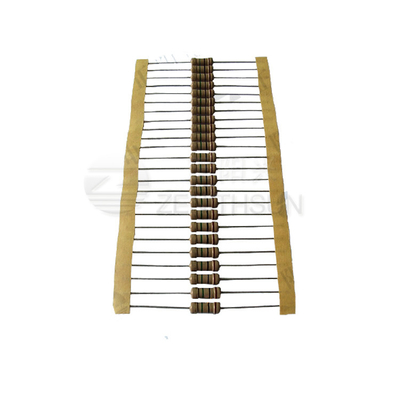

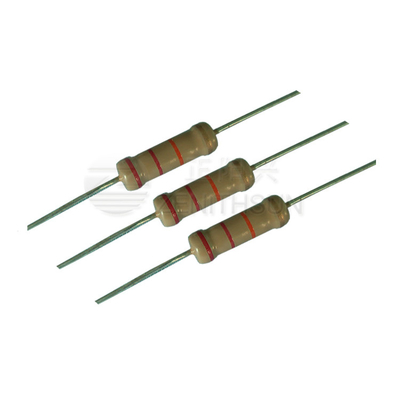

صورة:
