تفاصيل المنتج:
|
| تكنولوجيا: | رقيقة | نطاق تصنيف الطاقة: | 1 / 8W إلى 3W |
|---|---|---|---|
| نطاق قيمة المقاومة: | 0.1Ω إلى 22MΩ | تسامح: | ± 0.1٪ ، ± 0.25٪ ، ± 0.5٪ ، ± 1٪ ، ± 2٪ ، ± 5٪ |
| ماركس: | خواتم اللون | ||
| تسليط الضوء: | مقاوم فيلم ثابت عالي الدقة,مقاوم فيلم ثابت 3 واط,مقاوم غشاء معدني MF |
||
MF Metal Film Resistor ، مقاوم عالي الدقة ، 1 / 8W إلى 3W
بنية:
1.ZENITHSUN مقاومات الأغشية المعدنية عبارة عن طبقة معدنية رفيعة يتم رشها (ترسيب في الفراغ) على قلب أسطواني عالي النقاء من السيراميك.عمر المعدن المترسب مصطنعًا عن طريق إبقائه في درجة حرارة منخفضة لفترة طويلة.ينتج عن هذا دقة أفضل للمقاوم.غالبًا ما تكون مادة المقاومة عبارة عن نيكل كروم (NiCr) ، ولكن في تطبيقات خاصة ، يتم استخدام سبائك أخرى ، مثل القصدير والأنتيمون والذهب مع البلاتين ونتريد التنتالوم.
2. على كلا طرفي فيلم ZENITHSUN المعدني ، يتم الضغط على غطاء معدني بأسلاك التوصيل.
3 يتم تحقيق المقاومة المطلوبة عن طريق قطع شق حلزوني الشكل في الطبقة المعدنية الرقيقة.
4.ZENITHSUN MF المقاوم مغطى بعدة طبقات طلاء مخبوزة بشكل فردي.الطلاء يحمي من الرطوبة والضغوط الميكانيكية.
5 يتم تمييز قيمة المقاوم بواسطة نطاقات رمز اللون.
ميزة:
1. الموثوقية.
2.Low TCR: ± 50 جزء في المليون / ℃ إلى 100 جزء في المليون / ℃
3-عالية الدقة: ± 0.1٪ ، ± 0.25٪ ، ± 0.5٪ ، ± 1٪ ، ± 2٪ ، ± 5٪ متوفرة.
4.انخفاض مستوى الضجيج.
5. عالية الخطية
6. معامل الجهد المنخفض
طلب:
في الدوائر التي يكون فيها التسامح المحكم ومعامل درجة الحرارة المنخفضة وخصائص الضوضاء المنخفضة أمرًا مهمًا ، غالبًا ما تستخدم مقاومات الأفلام المعدنية ZENITHSUN.من أمثلة التطبيقات المرشحات النشطة أو دوائر الجسر.
تحديد:
| عنصر اختبار | شرط الاختبار | أداء |
| معامل درجة الحرارة | اختبر قيمة المقاومة عند درجة الحرارة العادية ودرجة الحرارة العادية المضافة 100 ℃ ، محسوبة لكل معدل تغير قيمة المقاومة. | ± 50 جزء في المليون / ℃ إلى 100 جزء في المليون / |
| درجة الحرارة | / | -55 ℃ ~ 200 ℃ |
| وقت قصير الزائد | 2.5 × الجهد المقدر أو أقصى جهد الزائد (الحصول على أقل) لمدة 5 ثوان | △ R≤ ± (0.5٪ R0 + 0.05Ω) |
| النبض الزائد | عند 4 × الجهد المقنن أو الجهد الزائد للنبضة (الحصول على أقل) لمدة 5 ثوان | △ R≤ ± (1٪ R0 + 0.05Ω) |
| مقاومة حرارة اللحام | انغمس في موقد 350 ± 10 من الصفيح لمدة 2-3 ثوانٍ | △ R≤ ± (0.5٪ R0 + 0.05Ω) |
| قابلية اللحام | انغمس في موقد 245 ± 5 من الصفيح لمدة 2-3 ثوانٍ | منطقة اللحام أكثر من 95٪ |
| تحميل الحياة في الرطوبة | الجهد الزائد المقدر أو جهد التشغيل الأقصى (الحصول على أقل) لمدة 1000 ساعة (1.5 ساعة تشغيل و نصف ساعة إيقاف) عند 40 ± 2 ℃ و 90٪ -95٪ رطوبة نسبية. | △ R≤ ± (2٪ R0 + 0.1Ω) |
| تحميل الحياة في الحرارة | الجهد الزائد المقدر أو جهد التشغيل الأقصى (الحصول على أقل) لمدة 1000 ساعة (1.5 ساعة تشغيل و نصف ساعة إيقاف) عند 70 ± 2 ℃. | △ R≤ ± (2٪ R0 + 0.05Ω) |
| جهد العزل | تيار مستمر 1/4 واط 1/2 واط: 250 فولت 1 واط 2 واط: 350 فولت 2 واط 3 واط 3 واط: 500 فولت | لا انهيار ، لا مضة كهربائية |
| دورة درجة الحرارة | عند -55 لمدة 30 دقيقة ، ثم عند + 25 لمدة 10-15 دقيقة ، ثم عند + 155٪ لمدة 30 دقيقة ، ثم عند + 25 لمدة 10-15 دقيقة ، إجمالي 5 دورات. | △ R≤ ± (5٪ R0 + 0.05Ω) |

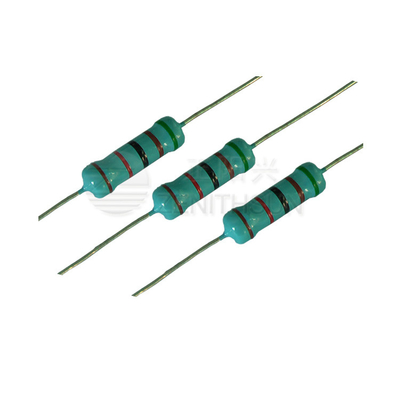

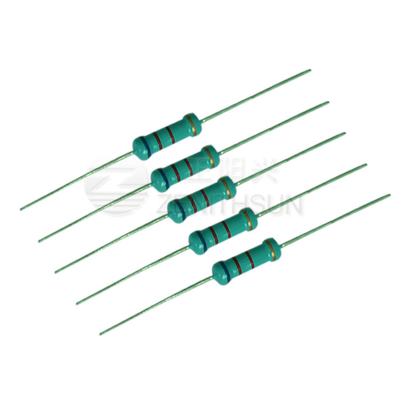

صورة:
