تفاصيل المنتج:
|
| القوة المصنفة: | 10 واط -15 واط ، 20-25 واط | قيمة المقاومة: | 0.5 - 220 كيلو أوم |
|---|---|---|---|
| تسامح: | 5٪ | لون: | أبيض |
| TCR: | ± 260 م | مقاومة العزل: | 500VDC |
| تسليط الضوء: | المقاوم الجرح سلك الاسمنت السيراميك,مقاومة الجرح الأسلاك الجهد موازنة,سلك الجرح المقاوم قبل الشحن |
||
شحن المقاومات السلكية الأسمنت الخزفية لمعادلة الجهد
بنية:
1.ZENITHSUN المقاوم للشحن عبارة عن قضيب سيراميك مع سلك لف المقاومة (المقاوم المعادل للجهد مصنوع من قلب المقاوم لأغشية أكسيد المعدن ، بدلاً من قلب مقاومة الجرح السلكي) ، ضع قلب مقاومة جرح السلك في أحجام وأشكال مختلفة قذائف خزفية ، مختومة بحشو إلكتروني أسمنتي خاص مقاوم للحرارة غير قابل للاحتراق ، عن طريق التجفيف الطبيعي في الظل والخبز في درجة حرارة عالية.
2 للحصول على قيمة مقاومة عالية ، يتم استبدال الأسلاك بأغشية أكسيد المعادن.
3.مقاوم الشحن مصمم لشحن مكثف تخزين الطاقة ببطء عندما يتم تشغيل محول التردد ، والذي يسمى أيضًا المقاوم العازلة.
4.مقاوم موازنة للجهد مع مخرج على شكل نهاية دائرية أو نهاية مربعة.
5. تتمثل الوظيفة الرئيسية لمقاوم معادلة الجهد في استخدام مبدأ تقسيم الجهد لضمان تساوي الجهد على كل مكثف.
6. مدى الطاقة: 5W-25W لمقاومات معادلة الجهد ، 20W-80W لشحن المقاومات ؛
7.Strong تأثير المقاومة ، عالية العزل ، خاص لخادم محول التردد.
سمات:
1.حجم صغير ، مقاوم للاهتزاز ، الرطوبة والحرارة ، تبديد جيد ، ضوضاء منخفضة ولا يوجد تحول سنوي في قيمة المقاومة ، سعر منخفض
2.ZENITHSUN مجهزة لتصميم وإنتاج مكونات مخصصة لتلبية العديد من متطلبات التصميم والموثوقية.
3. الاتصال بنا مع احتياجاتك الخاصة.
4. يتوافق مع معيار ROHS ومعيار LEAD-FREE غير الرصاص.
تخصيص:
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ± 1 أوم ، ± 5 أوم ، ± 10 أوم |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 300PPM / كحد أقصى |
| جهد العزل | 1 كيلو فولت تيار مستمر 60 ثانية | لا مضة كهربائية ، لا ضرر |
| مقاومة العزل | 500 فولت تيار مستمر | 1000MΩ1 دقيقة |
| وقت قصير الزائد | 10 أضعاف الطاقة المقدرة لمدة 5 ثوانٍ (KN) ؛ 2.5 الطاقة المقدرة لمدة 5 ثوانٍ (MO) |
△ R≤ ± (2 ％ + 0.1Ω) |
| مقاومة الرطوبة | Temp.:40PCS2℃، الرطوبة: 90 -95 ％ .1000hours | △ R≤ ± (2 ％ + 0.1Ω) |
| تحميل الحياة | Temp.:40PCS2℃، الرطوبة: 90 ％ -95 ％، الفولتية المقدرة 1.5 ساعة 30 دقيقة "إيقاف" ، 1000 ساعة متواصلة |
△ R≤ ± (5 ％ + 0.1Ω) |
| مقاوم للحرارة | Tin Temp.:350 definitely10℃،time::3rd0.5s، عمق التحويل: المسافة من جسم المكون 2 ± 0.5 مم | △ R≤ ± (1 ％ + 0.05) |
| قابلية اللحام | Tin Temp.:235rd5℃،time::3PT0.5s | منطقة اللحام 95٪ |
| غير قابلة للاشتعال | 5 مرات / 10 مرات / 16 مرة الطاقة المقدرة ، جهد التيار المتردد لمدة 5 دقائق | بدون احتراق ، يسمح بدائرة مفتوحة |
التطبيقات:
عزل كامل مناسب للوحات الدوائر المطبوعة ، وإمدادات الطاقة ، وفواصل الجهد ، ووحدات التحكم في المحركات ، وتطبيقات السيارات ، ودوائر إلكترونيات الطاقة.

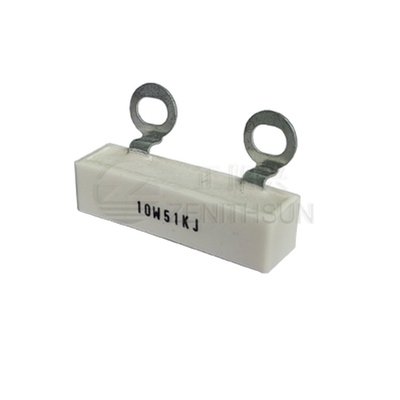

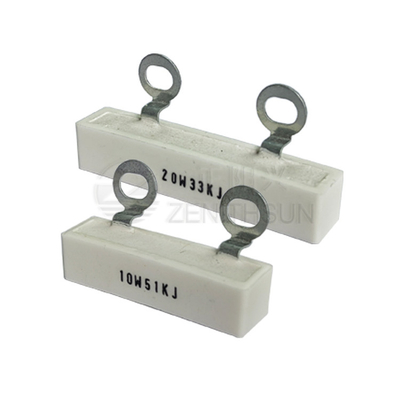

صورة المنتج :
