تفاصيل المنتج:
|
| القوة المصنفة: | 80 واط | قيمة المقاومة: | 0-200 كيلو أوم |
|---|---|---|---|
| تسامح: | 2٪ أو 5٪ | لون: | أبيض |
| TCR: | ± 260 م | مقاومة العزل: | 500VDC |
| تسليط الضوء: | مقاوم أسمنت سيراميك 80 وات,مقاوم أسمنت سيراميك 20 أوم,مقاوم طاقة أسمنت 500VDC |
||
مقاومات طاقة أسمنت سيراميك بقوة 80 وات 20 أوم ، لمحول الشحن المسبق
بنية:
1. تصنع مقاومات الأسمنت ZENITHSUN عن طريق لف أسلاك مقاومة حول قلب سيراميك غير قلوي ، والذي يضاف بطبقة من مادة واقية مقاومة للحرارة والرطوبة وغير قابلة للتآكل.
2 يتم بعد ذلك وضع المقاوم الجرح السلكي في عبوة سيراميك مربعة مختومة بإسمنت خاص مقاوم للحرارة غير قابل للاشتعال.
3. للحصول على قيمة مقاومة عالية ، يتم استبدال الأسلاك بأغشية أكسيد المعادن.
4.مقاوم الشحن مصمم لشحن مكثف تخزين الطاقة ببطء عندما يتم تشغيل محول التردد ، والذي يسمى أيضًا المقاوم العازلة.
5. تتمثل الوظيفة الرئيسية لمقاوم معادلة الجهد في استخدام مبدأ تقسيم الجهد لضمان تساوي الجهد على كل مكثف.
6. مدى الطاقة: 5W-25W لمقاومات معادلة الجهد ، 20W-80W لشحن المقاومات ؛
7.Strong تأثير المقاومة ، عالية العزل ، خاص لخادم محول التردد.
سمات:
1.حجم صغير ، مقاوم للاهتزاز ، الرطوبة والحرارة ، تبديد جيد ، ضوضاء منخفضة ولا يوجد تحول سنوي في قيمة المقاومة ، سعر منخفض
2.ZENITHSUN مجهزة لتصميم وإنتاج مكونات مخصصة لتلبية العديد من متطلبات التصميم والموثوقية.
3. الاتصال بنا مع احتياجاتك الخاصة.
4. يتوافق مع معيار ROHS ومعيار LEAD-FREE غير الرصاص.
تخصيص:
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ± 1 أوم ، ± 5 أوم ، ± 10 أوم |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 300PPM / كحد أقصى |
| جهد العزل | 1 كيلو فولت تيار مستمر 60 ثانية | لا مضة كهربائية ، لا ضرر |
| مقاومة العزل | 500 فولت تيار مستمر | 1000MΩ1 دقيقة |
| وقت قصير الزائد | 10 أضعاف الطاقة المقدرة لمدة 5 ثوانٍ (KN) ؛ 2.5 الطاقة المقدرة لمدة 5 ثوانٍ (MO) |
△ R≤ ± (2 ％ + 0.1Ω) |
| مقاومة الرطوبة | Temp.:40PCS2℃، الرطوبة: 90 -95 ％ .1000hours | △ R≤ ± (2 ％ + 0.1Ω) |
| تحميل الحياة | Temp.:40PCS2℃، الرطوبة: 90 ％ -95 ％، الفولتية المقدرة 1.5 ساعة 30 دقيقة "إيقاف" ، 1000 ساعة متواصلة |
△ R≤ ± (5 ％ + 0.1Ω) |
| مقاوم للحرارة | Tin Temp.:350 definitely10℃،time::3rd0.5s، عمق التحويل: المسافة من جسم المكون 2 ± 0.5 مم | △ R≤ ± (1 ％ + 0.05) |
| قابلية اللحام | Tin Temp.:235rd5℃،time::3PT0.5s | منطقة اللحام 95٪ |
| غير قابلة للاشتعال | 5 مرات / 10 مرات / 16 مرة الطاقة المقدرة ، جهد التيار المتردد لمدة 5 دقائق | بدون احتراق ، يسمح بدائرة مفتوحة |
التطبيقات:
عزل كامل مناسب للوحات الدوائر المطبوعة وإمدادات الطاقة وفواصل الجهد ووحدات التحكم في المحركات وتطبيقات السيارات ودوائر إلكترونيات الطاقة.

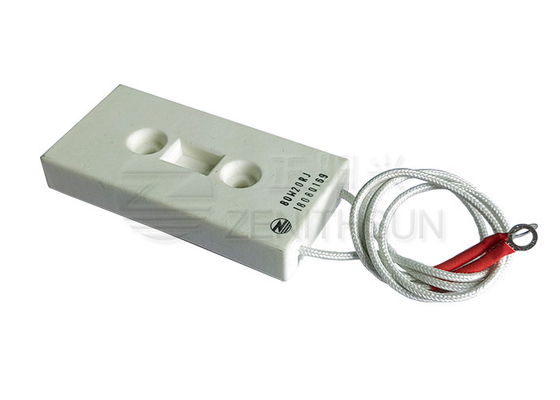

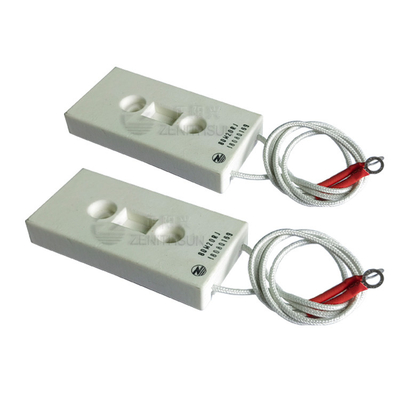

صورة المنتج :
