تفاصيل المنتج:
|
| القوة المصنفة: | 300 واط - 3000 واط | مقاومة: | 0.1Ω - 500Ω |
|---|---|---|---|
| تسامح: | ± 5٪ ، ± 10٪ | لون: | أخضر أو أسود |
| تصاعد بين قوسين: | أنماط مختلفة | TCR: | 250 جزء في المليون |
| تسليط الضوء: | مقاوم طاقة عالي للوحة,مقاوم للجهد عالي القدرة,مقاوم طاقة التنظيم الحالي 1000 واط |
||
1000W لوحة شكل عالية الطاقة Wirewound المقاومات والجهد وتنظيم التيار
بنية:
1.سلسلة ZB المقاومة السلكية على شكل صفيحة مصنوعة من النيكل والكروم ، أو كونستانستان أو سلك سبيكة كونستانتان جديد وأسلاك سبائك أخرى عالية الجودة ملفوفة على اللوح الحديدي مع معالجة الطلاء الكهربائي للسطح ، لوحة الألومنيوم مع المعالجة بأكسيد السطح أو لوحة الميكا.تُستخدم الأجهزة الخزفية لفصل سلك اللف عن لوحة القاعدة ، بحيث يمكن لسلك اللف التحرك فوق لوحة القاعدة بشكل متساوٍ ومنتظم ، ويلعب دورًا جيدًا في التثبيت والعزل وتبديد الحرارة.
2-لوح الألمنيوم أو مصفوفة الصفيحة الحديدية ليس لها شكل ثابت ويمكن تصنيعها وفقًا لمتطلبات العملاء ، مما يكسر قيود الصناعة.
3.وحدة واحدة ذات مقاومة متعددة / محطات متعددة متاحة أيضًا ؛
4. النوع غير الاستقرائي والمتغير عند الطلبات ؛
5.يرتبط جهد العمل وقيمة المقاومة الاسمية بقانون أوم.
سمات:
1.مقاومة مجوفة على شكل صفيحة ذات مقاومة مستقرة ، ومعدل تغيير صغير ، وقوة عالية ، وقدرة زائدة قوية. الحث الطفيلي للمقاوم ، ولكن أيضًا يحسن تبديد الحرارة.
2.يمكن أيضًا تغييرها بمرونة وفقًا لمتطلبات العملاء لصنع مقاوم واحد بأكثر من قيمتي مقاومة أو مقاومات متعددة في سلسلة ومتوازية.
3. دعم متطلبات التسامح الدقة المقاومة.
تخصيص
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ، درجة الحرارة المحيطة 25℃ | ب - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100℃(T1) قيمة المقاومة |
± 100～± 250PPM /℃ |
| معدل الحمولة | 40℃، الفولطية ، 1 ساعة | △R≤ ± (3％+ 0.1 درجة) |
| وقت قصير الزائد | 5 أضعاف الطاقة المقدرة لمدة 10 ثوانٍ | △R≤ ± (0.2％+ 0.1 درجة) |
| عازلة تحمل الجهد | 2 مرات الفولطية المقدرة + 1kv AC 60s (مع التأريض) ، التسرب الحالي 2.5mA ؛ 2 مرات الفولطية المقدرة + 2kv AC 60s (مع التأريض) ، التسرب الحالي 2.5mA ؛ |
△R≤ ± (0.1％+ 0.05 درجة) |
| مقاومة العزل | 500 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| قوة الشد الطرفية | 40N | لا خارج |
| مقاومة الاهتزاز | 1.5 مم ، 10-55-10 هرتز ، كل ساعتين | لا ضرر ، لا قبالة |
| تحميل الحياة | عند الفولتية المقدرة ، 90 دقيقة "تشغيل" ، 30 دقيقة "إيقاف" ، إجمالي 500 ساعة | △R≤ ± (3％+ 0.1 درجة) |
| اختبار مقاومة درجات الحرارة المنخفضة | متجر في -65℃± 3℃لمدة 2H | △R≤ ± (1٪ + 0.1Ω) |
| اختبار مقاومة درجات الحرارة العالية | مخزن في 70℃± 2℃لمدة 16 ساعة ، قم بتوصيل دائرة الجهد المقنن DC لمدة 1 ثانية | △R≤ ± (1٪ + 0.1Ω) |
| غير قابلة للاشتعال | الطاقة المقدرة 10 مرات ، التشغيل لمدة 5 ثوانٍ | بدون احتراق |
التطبيقات:
تستخدم على نطاق واسع لتنظيم الجهد والتيار في دائرة التيار المتردد منخفضة التردد ، وتستخدم عناصر المقاومة في السلسلة في المحركات ، وبدء التشغيل ، والفرملة ، والتحكم في السرعة.

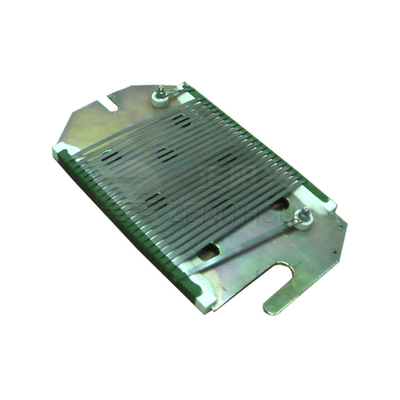

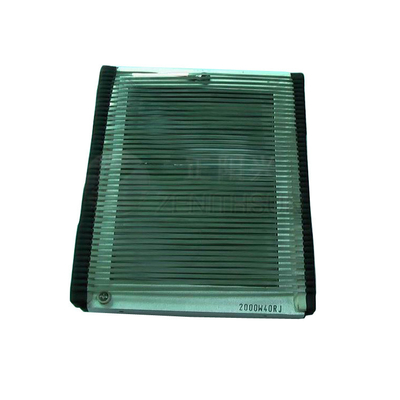

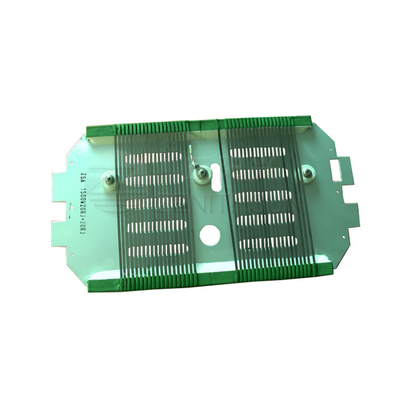

صورة المنتجات
