تفاصيل المنتج:
|
| القوة المصنفة: | 0.5 واط - 300 واط | مقاومة: | 1Ω - 1GΩ |
|---|---|---|---|
| تسامح: | ± 5٪ ، ± 10٪ | لون: | بدون طلاء |
| معامل درجة الحرارة: | 20 م -150 م | مادة الرصاص: | مطلي بالذهب أو النحاس ، مطلي بالقصدير |
| تسليط الضوء: | مقاوم طاقة عالي الجهد غير حثي,مقاوم طاقة عالي الجهد بغشاء سميك,مقاوم طاقة غير حثي |
||
مقاومات الطاقة عالية الجهد من فيلم Thich غير الاستقرائي بدون طلاء
بنية :
1. طباعة الشاشة ، طبقة مقاومة فيلم مطبوع بسمك عشرات الميكرونات ، متكلس عند درجة الحرارة.
تتكون المصفوفة من 95٪ سيراميك أكسيد الألومنيوم ، مع موصلية حرارية جيدة وقوة ميكانيكية عالية.
فيلم المقاوم مع ملاط الروثينيوم المعدني الثمين ، مع خصائص كهربائية مستقرة.
2 المنتجات متوفرة بطبقة من السيليكون أو الإيبوكسي ، وتتميز بمدى واسع من التفاوتات ومعاملات درجة الحرارة.
سمات:
1. غير الاستقرائي ، الجهد العالي المقاومة ، الحجم الصغير ، الطاقة العالية ، العمر الطويل ، مقاومة الرطوبة ، الاستقرار العالي.
2. مادة الرصاص: النحاس ، مطلي بالقصدير ، قبعات نهاية الترباس / المسمار ؛
3.تجمع سلسلة مقاومات الطاقة العالية الجهد بين نظام المقاومة غير الاستقرائي الخاص والتصميم لتحقيق معامل درجة حرارة منخفضة ، ومعامل جهد منخفض ،ثبات عالي ، زيادة جهد التشغيل العالي ومعدلات طاقة عالية.
تحديد :
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ب - C - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 15 ～ ± 1000PPM / ℃ |
| وقت قصير الزائد | 5 مرات القدرة المقدرة لمدة 5 ثوان ، ولكن ليس أكثر من 1.5 مرة Umax | △ R≤ ± (0.2 ％ + 0.1Ω) |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| تحميل الحياة | عند الفولتية المقدرة ، 90 دقيقة "تشغيل" ، 30 دقيقة "إيقاف" ، إجمالي 1000 ساعة | △ R≤ ± (0.5 ％ + 0.1Ω) |
| مقاومة الرطوبة | Temp.:40rd2℃، الرطوبة: 90 -95 ％ .240hours | △ R≤ ± (0.4 ％ + 0.1Ω) |
| مقاومة درجات الحرارة العالية / المنخفضة | تخزينها في - 65 درجة مئوية ~ 155 درجة مئوية لمدة ساعتين ، دورة لمدة 5 مرات | △ R≤ ± (0.2٪ + 0.1Ω) |
| درجة حرارة التشغيل | -55 ℃ ～ 125 ℃ | / |
التطبيقات:
تم تصميم مقاومات القدرة عالية الجهد عالية الدقة لتلبية المتطلبات الملحة لموردي الطاقة TWT ، والمجاهر الإلكترونية ، وأنظمة الأشعة السينية ، وشاشات CRT عالية الدقة ، والأدوات الجيوفيزيائية وخطوط نقل الطاقة ، وهو الحل المثالي لجميع التطبيقات في علم تكنولوجيا الأشعة السينية ، تكنولوجيا قياس الجهد العالي وأنظمة نقل الطاقة.

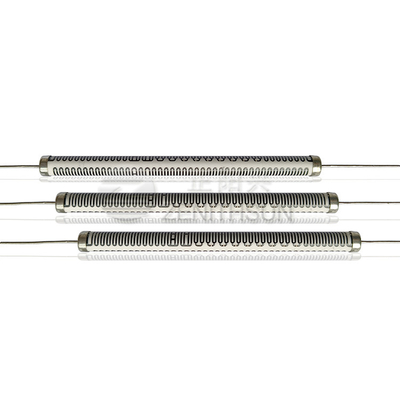

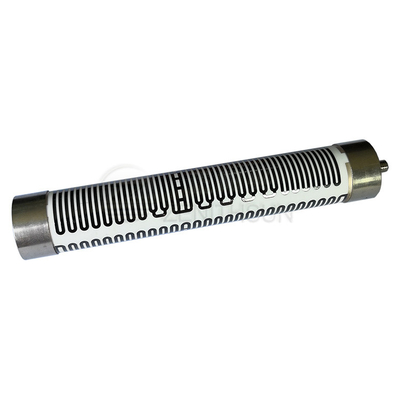

صورة المنتج:
كيفية تقديم الطلب:
نموذج رقم _ قيمة التسامح
فمثلا:
RIZ / RHP-39 200 م 1٪
