تفاصيل المنتج:
|
| تكنولوجيا: | فيلم | القوة المصنفة: | 120 واط |
|---|---|---|---|
| قيمة المقاومة غير المعدلة: | 4.7Ω-500 متر مكعب | تسامح: | ± 1٪ ، ± 5٪ ، ± 10٪ |
| لون: | أسود | يؤدي إلى نهاية: | سلك درجة حرارة عالية |
| تسليط الضوء: | مقاومات الأفلام السميكة 120 واط,مقاومات الأفلام السميكة 30 كيلو,المقاوم للطاقة السميكة 30 كيلو |
||

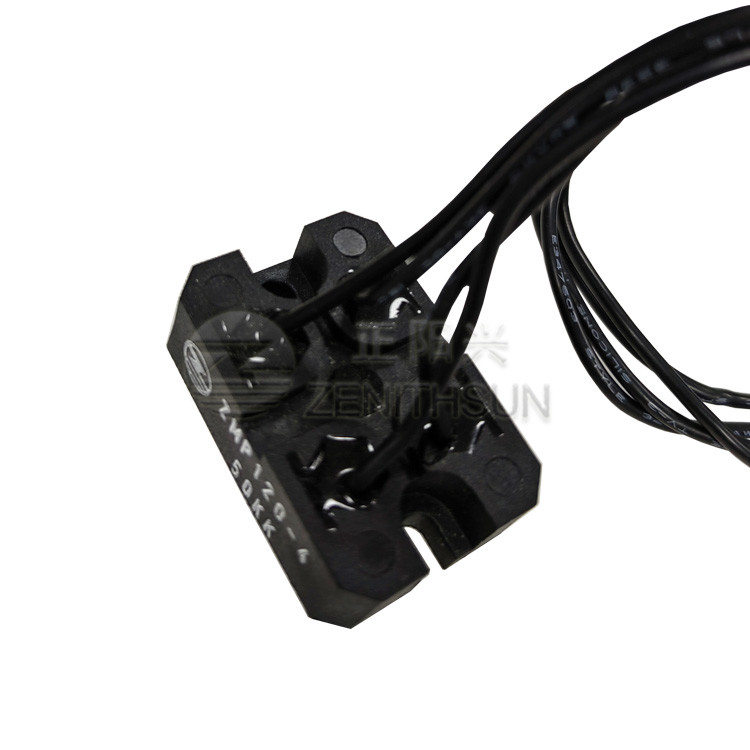

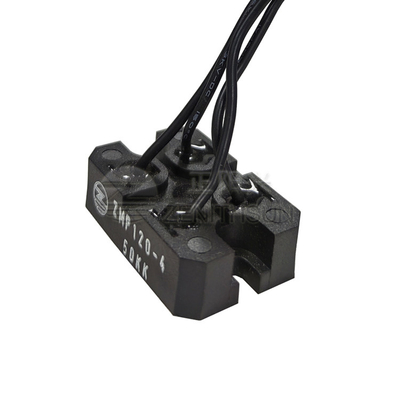

مقاومات أفلام سميكة عالية الطاقة بقوة 120 واط 30 كيلو مع تصميم غير حثي ،
للتركيب على غرفة التبريد ، تقنية الأغشية السميكة
بنية
1.Screen ، طبقة مطبوعة بفيلم مقاوم بسمك عشرات الميكرونات ، متكلس عند درجة الحرارة ، المصفوفة مكونة من 96٪ من أكسيد الألومنيوم ، مع موصلية حرارية جيدة وقوة ميكانيكية عالية ، فيلم المقاوم مع ملاط الروثينيوم المعدني الثمين ، مع كهرباء ثابتة الخصائص.
2. العملية التكنولوجية: طباعة القطب الكهربائي تلبد المقاوم طباعة المقاوم تلبد وسيط الطباعة تلبد ، ثم تعديل المقاومة ، اللحام ، التغليف والعمليات الأخرى.
سمات
1- توصيات للتركيب على المبدد الحراري لتعزيز تبديد الحرارة ، يتم توصيل الغلاف السفلي بمبدد حرارة النظام ، ويقوم المقاوم بتبديد الحرارة من خلال التبادل الحراري بين الغلاف السفلي والمبرد ، وتشير درجة الحرارة المحيطة هنا إلى الجزء السفلي درجة حرارة غلاف المقاوم ، والتي يشار إليها عمومًا على أنها درجة الحرارة في وسط العلبة السفلية.
2 نطاق الطاقة: 30W-800W.
3. غير حثي ، مقاومة عالية الجهد ، حجم صغير ، قوة عالية ، حياة طويلة ، مقاومة الرطوبة ، ارتفاع الاستقرار.
4.Connection المسمار المسمار M5 (قياسي M5 ، M4 عند الطلب).
تخصيص
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ب - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 50 ～ ± 500PPM / ℃ |
| وقت قصير الزائد | 5 أضعاف الطاقة المقدرة ، ولكن ليس أكثر من 1.5 مرة من الحد الأقصى لجهد العمل المستمر لمدة 5 ثوانٍ | △ R≤ ± (0.3 ％ + 0.1Ω) |
| مقاومة العزل | 500 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| متانة درجة حرارة الغرفة | التصويت المقدر ، 90 دقيقة ، توقف 30 دقيقة ، درجة حرارة الصندوق السفلي المركزي ≤ 85 ℃ (120W-800W) ، درجة حرارة العلبة السفلية المركزية ≤ 25 (30W-100W) ، إجمالي 1000 ساعة |
△ R≤ ± (0.5 ％ + 0.1Ω) |
| حالة الرطوبة المستقرة | Temp.:40 START_T2℃ ، الرطوبة: 90 ％ -95 ％ .56days | △ R≤ ± (0.25 ％ + 0.1Ω) |
| اختبار مقاومة درجات الحرارة العالية / المنخفضة | تخزينها في -55 درجة مئوية 125 درجة مئوية لمدة ساعتين ، دورة 5 مرات | △ R≤ ± (1٪ + 0.1Ω) |
| درجة حرارة العمل المحيطة | -55 ℃ ～ 150 ℃ | / |
التطبيقات
تستخدم على نطاق واسع في محرك السرعة المتغيرة ، وإمدادات الطاقة ، ومعدات التحكم ، والاتصالات ، والتحكم الآلي ، والتحكم في المحرك ، وإلكترونيات الطاقة ، والأجهزة الطبية ، ونقل الطاقة ، ومعادلة الجهد المكثف ، وتفريغ المكثف ، وحمل الطاقة ، وإلكترونيات السيارات ، والتدفئة التعريفي ، ومعدات إمداد الطاقة ، النقل الكهربائي ، تعويض الطاقة التفاعلية ، امتصاص وتفريغ RC ، وغيرها من صناعات إلكترونيات الطاقة ، وتوليد طاقة الرياح ، وتوليد الطاقة الكهروضوئية ومجالات الطاقة الجديدة الأخرى.
كيفية تقديم الطلب:
ZMP120_Ohmic Value_Tolerance
فمثلا:ZMP120 5R 5٪
