تفاصيل المنتج:
|
| تكنولوجيا: | فيلم | القوة المصنفة: | 100 واط |
|---|---|---|---|
| قيمة المقاومة غير المعدلة: | 2.2Ω-500 متر مكعب | تسامح: | ± 5٪ ، ± 10٪ |
| لون: | أسود | مادة الرصاص: | مطلي بالقصدير والنحاس |
| تسليط الضوء: | مقاوم طاقة غشاء سميك 100 واط,مقاوم طاقة غشاء سميك عالي,مقاوم طاقة 100 واط |
||
مقاوم عالي الطاقة ذو غشاء سميك للتردد العالي وتحميل النبض ،
للتركيب على غرفة التبريد ، تقنية الأغشية السميكة
بنية
1. فيلم المقاوم مع ملاط الروثينيوم المعدني الثمين ، مع خصائص كهربائية مستقرة.
2-الحزمة المغلفة والمعزولة بالكامل لقيمة أوم منخفضة وتصميم غير حثي للتطبيقات عالية التردد وتحميل النبض.
3. غير حثي ، مقاومة عالية الجهد ، حجم صغير ، قوة عالية ، حياة طويلة ، مقاومة الرطوبة ، استقرار عالي.
4 يتم استخدام المكون في اتصال مباشر مع غرفة التبريد.التثبيت يتم بواسطة مشبك ، مصمم لتركيب القصاصة ؛
5.Ideal استخدام لإمدادات الطاقة ، والمثبتة على بالوعة الحرارة.
سمات
1. توصيات للتركيب على غرفة التبريد لتعزيز تبديد الحرارة.
2- يتم توصيل العلبة السفلية بمبدد حرارة النظام ، ويقوم المقاوم بتبديد الحرارة من خلال التبادل الحراري بين العلبة السفلية والمبدد الحراري. تشير درجة الحرارة المحيطة هنا إلى درجة حرارة الغلاف السفلي للمقاوم ، والتي يشار إليها عمومًا باسم درجة الحرارة في وسط العلبة السفلية.
تحديد :
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ب - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 50 ～ ± 500PPM / ℃ |
| وقت قصير الزائد | 5 أضعاف الطاقة المقدرة ، ولكن ليس أكثر من 1.5 مرة من الحد الأقصى لجهد العمل المستمر لمدة 5 ثوانٍ | △ R≤ ± (0.3 ％ + 0.1Ω) |
| مقاومة العزل | 500 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| متانة درجة حرارة الغرفة |
التصويت المقدر ، 90 دقيقة ، توقف 30 دقيقة ، درجة حرارة الصندوق السفلي المركزي ≤ 85 ℃ (120W-800W) ، إجمالي 1000 ساعة |
△ R≤ ± (0.5 ％ + 0.1Ω) |
| حالة الرطوبة المستقرة | Temp.:40 START_T2℃ ، الرطوبة: 90 ％ -95 ％ .56days | △ R≤ ± (0.25 ％ + 0.1Ω) |
| اختبار مقاومة درجات الحرارة العالية / المنخفضة | تخزينها في -55 درجة مئوية 125 درجة مئوية لمدة ساعتين ، دورة 5 مرات | △ R≤ ± (1٪ + 0.1Ω) |
| درجة حرارة العمل المحيطة | -55 ℃ ～ 150 ℃ | / |
التطبيقات:
تستخدم على نطاق واسع في قيادة السرعة المتغيرة وإمدادات الطاقة ومعدات التحكم وإمدادات الطاقة ومحركات المحركات وضوابط،مركبة كهربائية،
المحولات ، الطبية ، الأجهزة ، الجر ، اللحام ، توليد الطاقة الكهروضوئية وغيرها من مجالات الطاقة الجديدة.

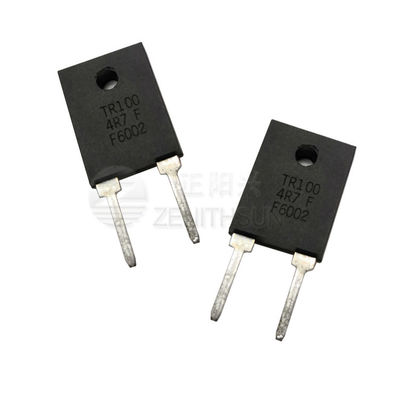

صورة المنتج:
كيفية تقديم الطلب:
ZMP100_Ohmic Value_Tolerance
فمثلا:ZMP100 30R 5٪
