تفاصيل المنتج:
|
| القوة المصنفة: | 1/4 واط - 5 واط | مقاومة: | 10Ω - 500 متر مكعب |
|---|---|---|---|
| تسامح: | ± 2٪ ، ± 5٪ ، ± 10٪ | لون: | الأصفر |
| معامل درجة الحرارة: | 50PPM-100PPM | يؤدي بها: | مطلي بالقصدير |
| تسليط الضوء: | مقاوم غير حثي 3 واط,مقاوم غير حثي 100M J,مقاومات طاقة غير حثي عالية الجهد |
||
3W100M J مقاومات مسطحة غير حثي ذات جهد عالي الدقة مع انخفاض TC
بنية :
1. فيلم المقاوم مع ملاط الروثينيوم المعدني الثمين ، مع خصائص كهربائية مستقرة.
2. العملية التكنولوجية: طباعة القطب الكهربائي تلبد المقاوم طباعة المقاوم تلبد وسيط الطباعة تلبد ، ثم تعديل المقاومة ، اللحام ، التغليف والعمليات الأخرى.
3. مغمورة في زيت عازل أو راتنجات الايبوكسي للحصول على أفضل نتائج استخدام.
سمات:
1. فواصل مسطحة عالية الجهد مع تصميم غير حثي خاص ، دقة عالية ، نسبة منخفضة من TC.
2.Lمعامل درجة الحرارة ، معامل الجهد المنخفض ، الاستقرار العالي ، طلاء السيليكون بدرجة حرارة عالية؛
3. مادة الرصاص: النحاس ، مطلي بالقصدير.
تحديد :
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ب - C - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 15 ～ ± 1000PPM / ℃ |
| وقت قصير الزائد | 5 مرات القدرة المقدرة لمدة 5 ثوان ، ولكن ليس أكثر من 1.5 مرة Umax | △ R≤ ± (0.2 ％ + 0.1Ω) |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| تحميل الحياة | عند الفولتية المقدرة ، 90 دقيقة "تشغيل" ، 30 دقيقة "إيقاف" ، إجمالي 1000 ساعة | △ R≤ ± (0.5 ％ + 0.1Ω) |
| مقاومة الرطوبة | Temp.:40rd2℃، الرطوبة: 90 -95 ％ .240hours | △ R≤ ± (0.4 ％ + 0.1Ω) |
| مقاومة درجات الحرارة العالية / المنخفضة | تخزينها في - 65 درجة مئوية ~ 155 درجة مئوية لمدة ساعتين ، دورة لمدة 5 مرات | △ R≤ ± (0.2٪ + 0.1Ω) |
| درجة حرارة التشغيل | -55 ℃ ～ 125 ℃ | / |
التطبيقات:
تستخدم على نطاق واسع في معدات الطاقة ذات الجهد العالي ، وآلات التصوير المقطعي والأشعة السينية الطبية ، ومعدات اختبار الجهد العالي ، وإمدادات الطاقة عالية الجهد ، ومعدات التفريغ ، ومقسم الجهد ، ودائرة الجهد العالي ، ودائرة تفريغ المكثف ، ودائرة عازلة عالية الجهد ، ومعدات حماية البيئة ، إلخ. .

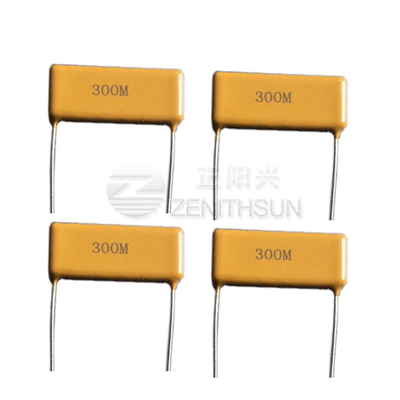

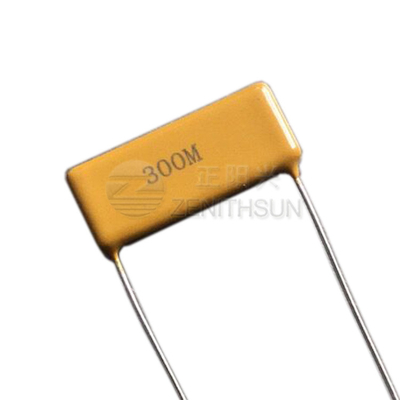

صورة المنتج:
