تفاصيل المنتج:
|
| القوة المصنفة: | 300 واط | مقاومة: | 1Ω - 1GΩ |
|---|---|---|---|
| تسامح: | ± 1٪ ، ± 2٪ ، ± 5٪ ، ± 10٪ | لون: | أسود أو بدون طلاء |
| معامل درجة الحرارة: | 50 م -1000 م | يؤدي بها: | أغطية نهاية المسمار |
| تسليط الضوء: | مقاوم طاقة عالي الجهد 200 واط,مقاوم طاقة منخفض TC عالي الجهد,مقاوم للماء منخفض TC |
||
مقاومات طاقة عالية الجهد مبردة بالماء 200W 100M J
بنية :
1. طباعة الشاشة ، طبقة مقاومة فيلم مطبوع بسمك عشرات الميكرونات ، متكلس عند درجة الحرارة.
تتكون المصفوفة من 95٪ سيراميك أكسيد الألومنيوم ، مع موصلية حرارية جيدة وقوة ميكانيكية عالية.
فيلم المقاوم مع ملاط الروثينيوم المعدني الثمين ، مع خصائص كهربائية مستقرة.
2. العملية التكنولوجية: القطب الكهربائي الطباعة تلبد المقاوم الطباعة المقاوم تلبد الطباعة المتوسطة
تلبيد متوسط ، ثم ضبط المقاومة واللحام والتغليف والعمليات الأخرى.
سمات:
1.العمل تحت بيئة الجهد العالي المستمر.
2. غير حثي ، مقاومة عالية الجهد ، حجم صغير ، قوة عالية ، مقاومة الرطوبة ، ارتفاع الاستقرار.
3.Lead المواد: قبعات نهاية الترباس / المسمار.
تحديد :
| شخصيات الأداء | ||
| اختبار | شروط الاختبار | نتائج الاختبار |
| تحمل المقاومة | اختبار الجهد ≤3V ودرجة الحرارة المحيطة 25 ℃ | ب - C - D - F - G - J - K |
| معاملات درجة الحرارة | R0: درجة حرارة الغرفة (T0) قيمة المقاومة R1: درجة حرارة الغرفة T0 + 100 ℃ (T1) قيمة المقاومة |
± 15 ～ ± 1000PPM / ℃ |
| وقت قصير الزائد | 5 مرات القدرة المقدرة لمدة 5 ثوان ، ولكن ليس أكثر من 1.5 مرة Umax | △ R≤ ± (0.2 ％ + 0.1Ω) |
| مقاومة العزل | 1000 فولت تيار مستمر | ≥10GΩ1 دقيقة |
| تحميل الحياة | عند الفولتية المقدرة ، 90 دقيقة "تشغيل" ، 30 دقيقة "إيقاف" ، إجمالي 1000 ساعة | △ R≤ ± (0.5 ％ + 0.1Ω) |
| مقاومة الرطوبة | Temp.:40rd2℃، الرطوبة: 90 -95 ％ .240hours | △ R≤ ± (0.4 ％ + 0.1Ω) |
| مقاومة درجات الحرارة العالية / المنخفضة | تخزينها في - 65 درجة مئوية ~ 155 درجة مئوية لمدة ساعتين ، دورة لمدة 5 مرات | △ R≤ ± (0.2٪ + 0.1Ω) |
| درجة حرارة التشغيل | -55 ℃ ～ 125 ℃ | / |
التطبيقات:
تستخدم على نطاق واسع في معدات الطاقة ذات الجهد العالي ، وآلات التصوير المقطعي المحوسب والأشعة السينية الطبية ، ومعدات اختبار الجهد العالي ، وإمدادات الطاقة ذات الجهد العالي ، ومعدات الفراغ ، ومحول تردد الجهد العالي ، ومقسم الجهد ، ودائرة الجهد العالي ، ودائرة تفريغ المكثف ، ودائرة عازلة عالية الجهد ، معدات حماية البيئة ، معدات إزالة الغبار الكهروستاتيكي ، نظام الطاقة ، أدوات ومقاييس الجهد العالي ، معدل النبض ، معدات التصوير ، إلخ.

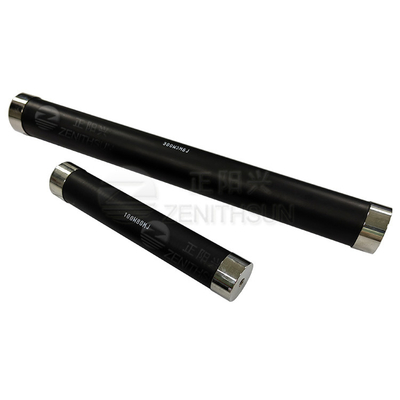

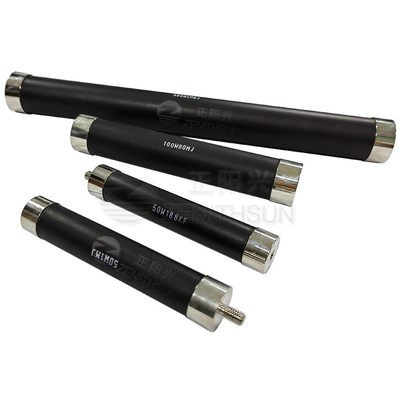

صورة المنتج:
